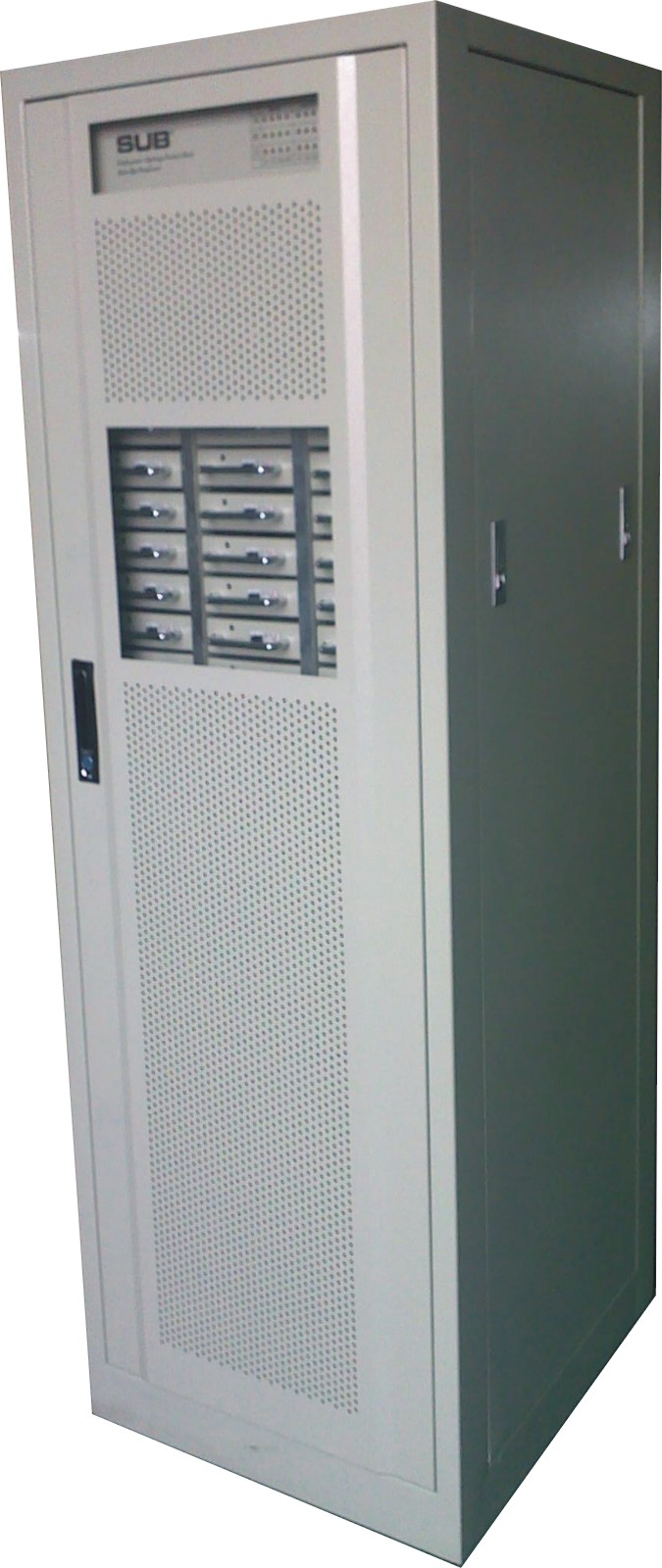

智能数字继电式开关柜
产品详细介绍

该产品是本公司吸收国内外先进设备技术研制开发的新产品,性能稳定可靠,流线性外观设计,各项技术指标均在国内处于领先地位,达到国际先进水平,适应各类电视台演播厅、剧场等要求较高的场合使用。

1、96/72/60/48路,最大功率每路6KW;

2、采用抽屉式结构,1路一个抽屉,即96/72/60/48路柜由96/72/60/48个抽屉构成;

3、输出回路号即抽屉的分相,按照各抽屉硅路编号自然连续依序分相,方便直观,自动平衡;

如1-6号,要依次1为A相,2为B相,3为C相,4又为A相,5又为B相,6又为C相,自然分布,一目了然,便于使用和检测、维护;

即A相为,1、4、7、……、(3n+1)回路,n=0,1,2,3,…

B相为,2、5、8、……、(3n+2)回路,n=0,1,2,3,…

C相为,3、6、9、……、(3n+3)回路,n=0,1,2,3,…

4、三相四线供电,带TN-S保护接地系统,零线和地线非直接连接;

5、符合国家标准GB/T14218-93《电子调光设备性能参数及测量方法》要求,各项技术标均达一级机要求;

6、主体机构采用冷轧钢立柜式结构,四面均可开门,正面带锁;

7、一套柜配备4个独立散热风扇,散热风扇均安装到顶部,进风都由正面进入,正面大门分布有进风孔;

8、全数字解码器,每个解码器都使用双CPU结构;

9、解码触发器的配置为抽屉式结构,工作人员可以任意带电插拔和更换;

10、双解码器配置结构,而且两个解码器可以同时工作,相互间各自独立,抽屉任一解码器抽出时,另一解码器仍可保证硅柜正常工作

11、每相独立配置解码器,三相双解码器配置,一共配置6个抽屉式解码器,而且每个解码器均可方便的互换使用;

12、解码器具有在调光台掉电或信号线脱落时,保证灯光最后场不灭灯功能;

13、各抽屉均使用铝材或铝合金材料;

14、每路输出均可设为数字控制式开关直通和直接直通两种状态;

15、各控制抽屉均带直接直通功能,该直通功能可以脱离解码器工作,即是控制抽屉在解码器全部断开拿出的情况下,也可以实现直接直通;

16、螺丝安装式易于更换的继电器模块;

17、采用空气开关保险,空气开关标配使用正泰;

18、每个抽屉都均带工作指示灯,指示灯亮度要随着输出电压大小变化;


电气参数
供    电:三相五线制,相电压220V±10%,50HZ,
          TN-S保护接地系统
控制信号:DMX-512
最大功率:96/60 x 6/4KW/路

96路:600×650×2100mm
72路:600×650×1650mm
60路:600×650×1650mm

48路:600×650×1450mm


可选模块


1、任意回路数字直通和直接直通功能;

2、以太网模块
